Machines de traitement thermique

TT12

TT12

TT13 cc

TT30

TT30

TT60

TT60

TT130

TT180

TT180

Au cœur de ses activités, CETh a développé une gamme complète de machines de traitement thermique localisé par résistances électriques.

Nos machines sont équipées, de série, d’interfaces tactiles. Développé par CETh, le régulateur programmable ARP20 est configurable depuis l’IHM. Très flexible, 6 programmes de 6 segments peuvent être exploités de manière totalement indépendante les uns des autres. A tout moment du traitement, les valeurs enregistrées peuvent être facilement modifiées (réglages, vitesse de montée/descente de température, paliers…).

IHM
IHM

Données machines

 TT12TT13cc
(En développement)
TT30TT60TT90TT120TT180TT130
Puissance
12 kW13kW30kW60kW90kW120kW
(2 x 60kW)
180kW
(2 x 90kW)
130kW
Raccordement primaire
400V tri
20A
400V tri
50A
400V tri
50A
400V tri
90A
400V tri
140A
400V tri
180A
400V tri
270A
400V tri
190A
Tension de sortie
46V46V46V46V (1)46V (1)46V (1)46V (1)46V (2)
Régulateur / programmateur
La régulation des machines est contrôlée via un automate programmable géré par IHM.
Nombre de zones
2 ou 663 ou 66 ou 1266 ou 126 ou 128
+ 2 sécurités
Enregistreur (3)
NumériqueExterne optionnelNumérique NumériqueNumérique NumériqueNumériqueNumérique
Dimensions
270 x 670 x 580270 x 670 x 680700 x 700 x 1700800 x 1100 x 1200950 x 1100 x 12001750 x 900 x 12501750 x 900 x 1250800 x 900 x 2000
Poids
95kg43kg300kg390kg500kg900kg1000kg650kg

Toutes nos machines sont certifiées Certifié CE

(1) Disponible sur mesure en 80V.
(2) Compatible avec régulateur mono boucle numérique type Série y2.
(3) Possibilité d’intégrer un enregistreur papier ou externe.

Options

Enregistreur video Yokogawa

Equipées d’enregistreurs vidéo Yokogawa ou Eurotherm, les machines peuvent également être fournies avec des enregistreurs à bande papier.

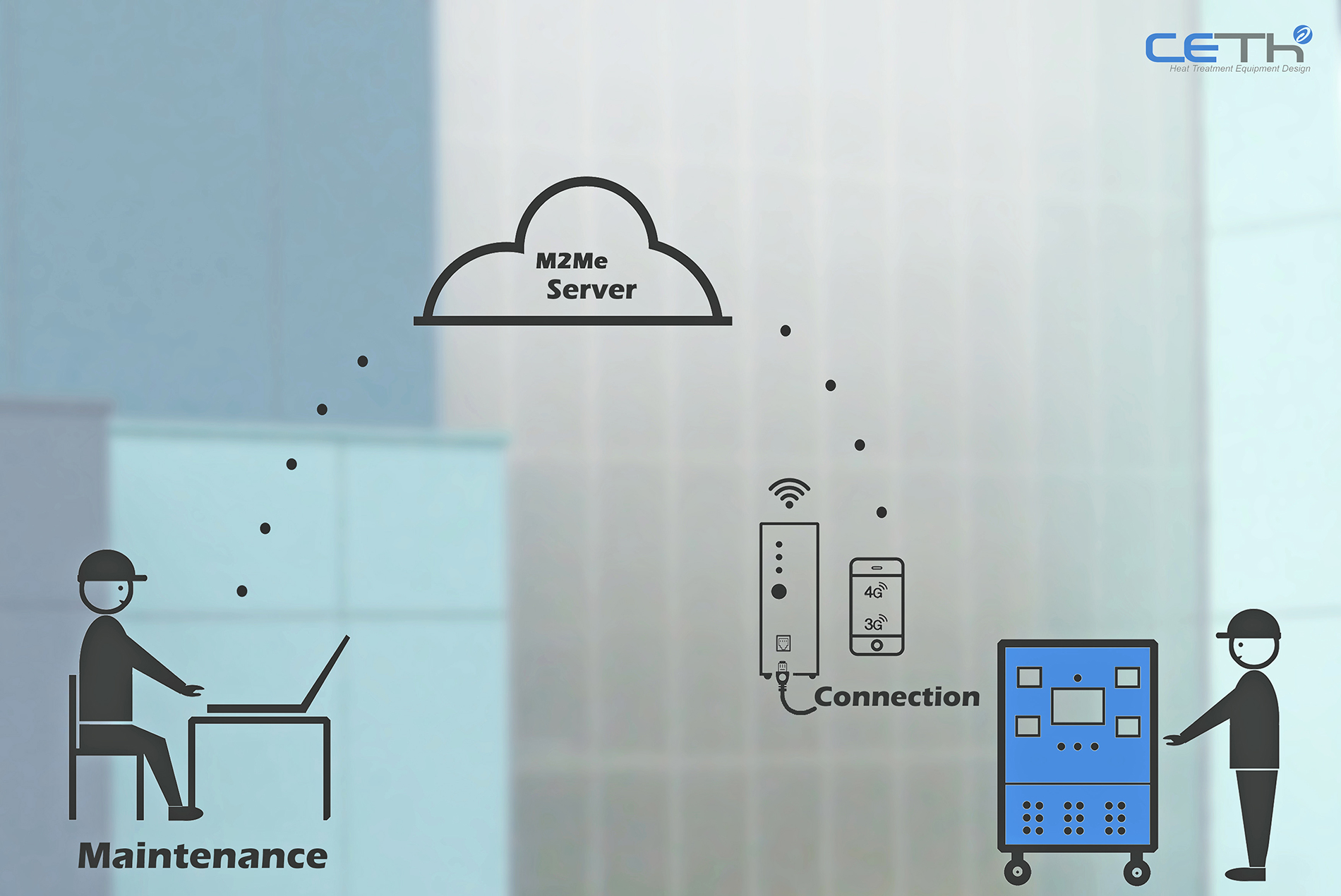

Nos machines peuvent être équipées de port RJ-45 ou LAN, pour une connection à distance permettant, la maintenance, l’affichage de messages de services et la mise en réseau des machines.

Télémaintenance
Port RJ 45
Support cable alim

Crochets optionnels pour câble d’alimentation. Se fixent aux anneaux de levage.

Schéma système

Schema montage machine

Nos résistances

Notre gamme standard de machines TT, alimente des résistances électriques très modulables de part leur souplesse, solides et minimisant le risque de contact entre le filament et la pièce traitée. Ces résistances facilitent le positionnement de certains thermocouples et évitent les phénomènes de points froids observés, notamment lors du soulèvement de certains outils de chauffe comme les tapis céramiques. Elles présentent également la capacité de travailler en conduction ainsi que par rayonnement.

composition résistance
